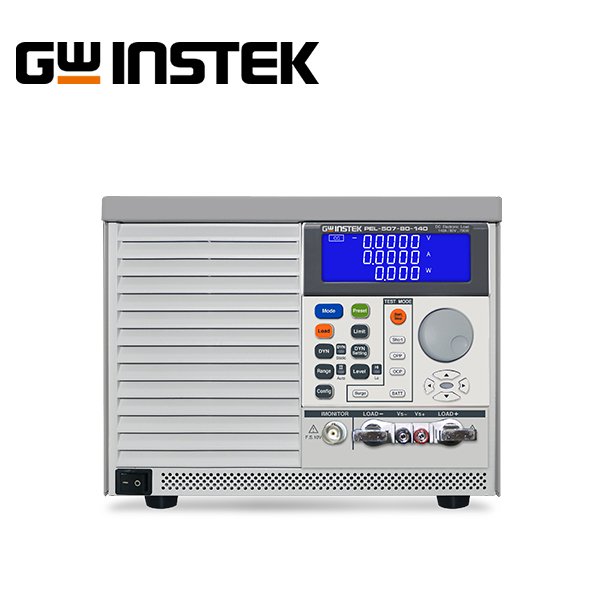

浏览器自带分享功能也很好用哦~产品名称：PEL-500系列单通道电子负载
厂商名称：固纬
产品属性：单通道电子负载
PEL-500系列单通道电子负载，共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性，分别设定PEL.500系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG功能预先设定判断条件，PEL.500 系列将在测试过程中依据所设定的判断条件，自动产生判断结果。在电源的安全测试要求下，PEL-500 系列不仅提供Short测试功能，也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作，去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任- -项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护PEL-500避免因为不正常操作范围而损
欢迎咨询价格
PEL-5000C
PEL-500系列单通道电子负载，共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性，分别设定PEL.500系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG功能预先设定判断条件，PEL.500 系列将在测试过程中依据所设定的判断条件，自动产生判断结果。在电源的安全测试要求下，PEL-500 系列不仅提供Short测试功能，也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作，去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任- -项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护PEL-500避免因为不正常操作范围而损毁。
PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 | |||||||
工作范围 | |||||||||||
功率（W） | 250 W | 350 W | 350 W | 700 W | 700 W | ||||||
电流（A） | 50 A | 70 A | 15 A | 140 A | 30 A | ||||||
电压（V） | 80 V | 80 V | 500 V | 80 V | 500 V | ||||||
蕞小操作电压 | 1.0V @ 50A | 1.2V @ 70A | 6V @ 15A | 0.9V @ 140A | 3.0V @ 30A | ||||||
保护功能 | |||||||||||
过功率保护(OPP) | ≈262.5 W | ≈367.5 W | ≈367.5 W | ≈735 W | ≈ 735 W | ||||||
过电流保护(OCP) | ≈52.5 A | ≈73.5 A | ≈15.75 A | ≈147 A | ≈31.5 A | ||||||
过电压保护(OVP) | ≈84 V | ≈84 V | ≈525 V | ≈84 V | ≈ 525 V | ||||||
过热保护(OTP) | YES | YES | YES | YES | YES | ||||||
工作模式 | |||||||||||
定电流模式 | 范围 | 0～5.04～50.4 A | 0～7.02～70.2 A | 0～1.5～15 A | 0～14.04～140.4 A | 0～3～30 A | |||||
分辨率 | 0.084 mA / 84 mA | 0.117 mA / 1.17 mA | 0.025 mA / 0.25 mA | 0.234 mA / 2.34 mA | 0.05 mA / 0.5 mA | ||||||
精度 | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ||||||
定电阻模式 | 范围 | 0.016～1.6～96000 Ω | 0.0114～1.14～68400 Ω | 0.4～40～2400000 Ω | 0.0057～0.57～34200 Ω | 0.2～20～1200000 Ω | |||||
分辨率 | 19 μΩ / 0.014619 mSiemens | 666.667uΩ / 0.416 uSiemens | 9.5uΩ / 29.239 uSiemens | 333.334uΩ / 0.833 uSiemens | |||||||
精度 | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ||||||
定电压模式 | 范围 | 0～8.1～81 V | 0～8.1～81 V | 0～60～500 V | 0～8.1～81 V | 0～60～500 V | |||||
分辨率 | 0.135mV/ 1.35mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | ||||||
精度 | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ||||||
定功率模式 | 范围 | 0～25.02～250.2 W(Imax.= r1：5A , r2：50A) | 0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A) | 0～70.02～700.2 W(Imax.= r1：14A , r2：140A) | 0～70.02～700.2 W(Imax.= r1：3A , r2：30A) | ||||||
分辨率 | 0.417 mW/ 4.17 mW | 0.584mW/ 5.84 mW | 0.584 mW/ 5.84 mW | 1.167 mW/ 11.67 mW | 1.17 mW/ 117 mW | ||||||
精度 | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ||||||
动态模式 | THIGH/TLOW | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | |||||
分辨率 | 0.001 / 0.01 / 0.1 / 1mS | 0.001 / 0.01 / 0.1 / 1mS | |||||||||
转换速率 | 3.2～200 mA/μs | 0.032～2 A/μS | 4.64～290 mA/μs | 0.0464～2.90 A/μS | 1～62.5 mA/μs | 10～625 mA/μS | 0.0096～0.6A/μs | 0.096～6A/μS | 2～125 mA/μs | 20～1250 mA/μS | |
精度 | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ||||||
测量 | |||||||||||
电压回读 | |||||||||||
范围(5 Digital) | 0～8.1～81 V | 0～8.1～81 V | 0～60～500 V | 0～8.1～81 V | 0～60～500 V | ||||||
分辨率 | 0.135mV/ 1.35mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | ||||||
精度 | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ||||||
电流回读 | |||||||||||
范围(5 Digital) | 0～5.04～50.4 A | 0～7.02～70.2 A | 0～1.5～15 A | 0～14.04～140.4 A | 0～3～30 A | ||||||
分辨率 | 0.084 mA / 84 mA | 0.117 mA / 1.17 mA | 0.025 mA / 0.25 mA | 0.234 mA / 2.34 mA | 0.05 mA / 0.5 mA | ||||||
精度 | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ||||||
功率回读 | |||||||||||
范围(5 Digital) | 25W | 250W | 35W | 350W | 35W | 350W | 70W | 700W | 70W | 700W | |
分辨率 | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | |
精度 | ± 0.1% of (Reading + Range) | ± 0.1% of (Reading + Range) | |||||||||
Surge 测试 | |||||||||||
Surge & Normal 电流 | 0~50A | 0~70A | 0~15A | 0~140A | 0~30A | ||||||
Surge 时间 | 10~1000ms | 10~1000ms | 10~1000ms | 10~1000ms | 10~1000ms | ||||||
Surge 步骤 | 1~5 | 1~5 | 1~5 | 1~5 | 1~5 | ||||||
电池放电测试 | |||||||||||
低电压保护 | 0~81V | 0~81V | 0~500V | 0~81V | 0~500V | ||||||
时间 | 1~99999Sec | 1~99999Sec | 1~99999Sec | 1~99999Sec | 1~99999Sec | ||||||
容量 | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | ||||||
其它 | |||||||||||
Load ON电压 | 0.1～25V | 0.1～25V | 0.4～100V | 0.1～25V | 0.4～100V | ||||||
精度 | 1% of (Setting + Range) | 1% of (Setting + Range) | |||||||||
Load OFF 电压 | 0～25V | 0～25V | 0～100V | 0～25V | 0～100V | ||||||
精度 | 0.05% of (Setting +Range) | 0.05% of (Setting +Range) | |||||||||
| Imonitor (非隔离) | 5.04 A/V | 7.02 A/V | 1.5 A/V | 14.04 A/V | 3 A/V | ||||||

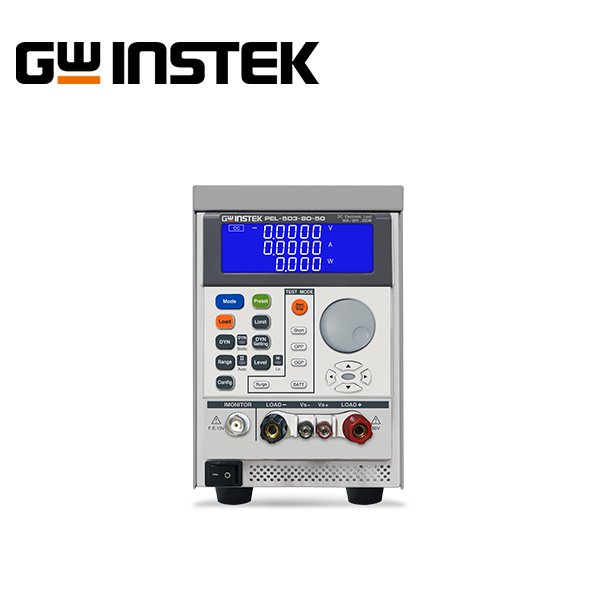

PEL-503-80-50 80V, 50A, 250W直流电子负载
PEL-504-80-70 80V, 70A, 350W直流电子负载
PEL-504-500-15 500V, 15A, 350W直流电子负载
PEL-507-80-140 80V, 140A, 700W直流电子负载
PEL-507-500-30 500V, 30A, 700W直流电子负载
选购配件：
GTL-238 RS-232 Cable, 9 pin,M-F Type,1000mm
GTL-246 USB Cable,1.2m
