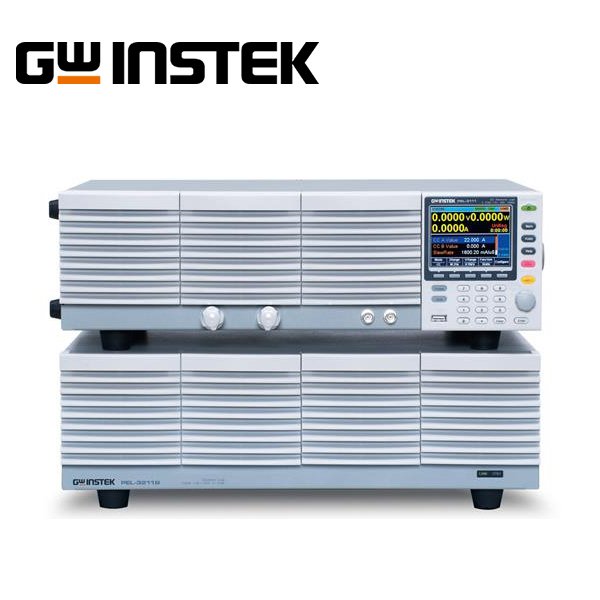

浏览器自带分享功能也很好用哦~产品名称：PEL-3000H单通道可编程直流电子负载
厂商名称：固纬
产品属性：单通道可编程直流电子负载
PEL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。
由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。
欢迎咨询价格
PEL-3000系列 单通道可编程直流电子负载
EL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。
由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。
PEL-3000H可编程直流电子负载，不仅继承了PEL-3000系列的功能和特性，而且为所有PEL-3000H系列提供三个电流范围，并在前面板上增加了电压监控BNC端子。 PEL-3000H系列是单通道可编程直流电子负载，具有800V和0.84A /μs Slew rate，是高压设备测试的合适选择，如EV和HEV车载充电器，DC / DC转换器或高压电池。
型号 | 电流 | 电压 | 功率 | 标配接口 |
PEL-3021H | 8.75A | 800V | 175W | USB/RS232 |
PEL-3041H | 17.5A | 800V | 350W | USB/RS232 |
PEL-3111H | 52.5A | 800V | 1050W | USB/RS232 |
PEL-3211H | 105A | 800V | 2100W | USB/RS232 |
PEL-3212H | 105A | 800V | 2100W | USB/RS232 |
PEL-3323H | 157.5A | 800V | 3150W | USB/RS232 |
PEL-3424H | 210A | 800V | 4200W | USB/RS232 |
PEL-3535H | 262.5A | 800V | 5250W | USB/RS232 |
PEL-3322H | 157.5A | 800V | 3150W | USB/RS232 |
PEL-3533H | 262.5A | 800V | 5250W | USB/RS232 |
PEL-3744H | 367.5A | 800V | 7350W | USB/RS232 |
PEL-3955H | 472.5A | 800V | 9450W | USB/RS232 |
详细规格
PEL-3000(H)系列型号
规格适用于 PEL-3000 系列在+ 20°C〜+ 30°C 的环境中热机至少 30 分钟
型号 | PEL-3021H | PEL-3041H | PEL-3111H | PEL-3211H | ||
操作电压(DC) | 0V～800V | 0V～800V | 0V～800V | 0V～800V | ||
电流 | 8.75A | 17.5A | 52.5A | 105A | ||
功率 | 175W | 350W | 1050W | 2100W | ||
输入阻抗 | 3.24MΩ | 3.24MΩ | 3.24MΩ | N/A | ||
蕞小操作电压 (DC) | 5V at 8.75A | 5V at 17.5A | 5V at 52.5A | 5V at 105A | ||
2.5V at 4.375A | 2.5V at 8.75A | 2.5V at 26.25A | 2.5V at 52.5A | |||
CC模式 | ||||||
操作范围 | H,M,L | 0A～8.75A | 0A～17.5A | 0A～52.5A | 0A～105A | |
0A～875mA | 0A～1.75A | 0A～5.25A | 0A～10.5A | |||
0A～87.5mA | 0A～175mA | 0A～525mA | 0A～1.05A | |||
设定精度 | H,M,L | ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs） | |||
设定精度(并联) | H,M,L | ±（1.2%set+1.1%fs*3） | ±（1.2%set+1.1%fs） | |||
分辨率 | H,M,L | 300μA | 0.6mA | 2mA | NA | |
30μA | 60μA | 200μA | NA | |||
3μA | 6μA | 20μA | NA | |||
CR模式 | ||||||
操作范围 | 范围 | H | 1.75S～30μS | 3.5S～60μS | 10.5S～180μS | 21S～360μS |
M | 1.75mS～3μS | 350mS～6μS | 1.05S～18μS | 2.1S～36μS | ||
L | 17.5mS～0.3μS | 35mS～0.6μS | 105mS～1.8μS | 210mS～3.6μS | ||
设定精度 | H,M,L | ±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs）TYP | |||
设定精度(并联) | ±（1.2%set+1.1%fs*3） | NA | ||||
分辨率 | H,M,L | 30μS | 60μS | 180 μS | NA | |
3μS | 6μS | 18 μS | NA | |||
0.3μS | 0.6μS | 1.8 μS | NA | |||
CV模式 | ||||||
操作范围 | 范围 | H | 5V～800V | 5V～800V | ||
L | 5V～80V | 5V～80V | ||||
设定精度 | 范围 | H,L | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | ||
并联 | TYP | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | |||
分辨率 | 范围 | H,L | 20mV/2mV | NA | ||
CP模式 | ||||||
操作范围 | 范围 | H | 17.5W～175W | 35W～350W | 105W～1050W | 210W～2100W |
M | 1.75W～17.5W | 3.5W～350W | 10.5W～105W | 21W～210W | ||
L | 0.175W～1.75W | 0.35W～10.5W | 1.05W～10.5W | 2.1W～21W | ||
设定精度 | H,M | ±（0.6%set+1.4%fs）+Vin/3.24MΩ | ±（5%fs)TYP | |||
分辨率 | H,M,L | 10mW | 10mW | 100mW | NA | |
1mW | 1mW | 10mW | NA | |||
0.1mW | 0.1mW | 1mW | NA | |||
并联模式 | ||||||
Capacity | 875W | 1750W | 5250W | PEL-3111H with 4 booster units: | ||
Max 9,45kW | ||||||
Slew Rate | ||||||
操作模式 | CC、CR | CC、CR | CC、CR | NA | ||
设定范围(CC模式） | 范围 | H | 0.14mA/μs～140mA/μs | 0.28mA/μs～280mA/μs | 0.84mA/μs～840mA/μs | NA |
M | 0.014μA/μs～14mA/μs | 0.028mA/μs～28mA/μs | 0.084mA/μs～84mA/μs | NA | ||
L | 1.4μA/μs～1400μA/μs | 2.8μA/μs～2800μA/μs | 0.0084mA/μs～8.4mA/μs | NA | ||

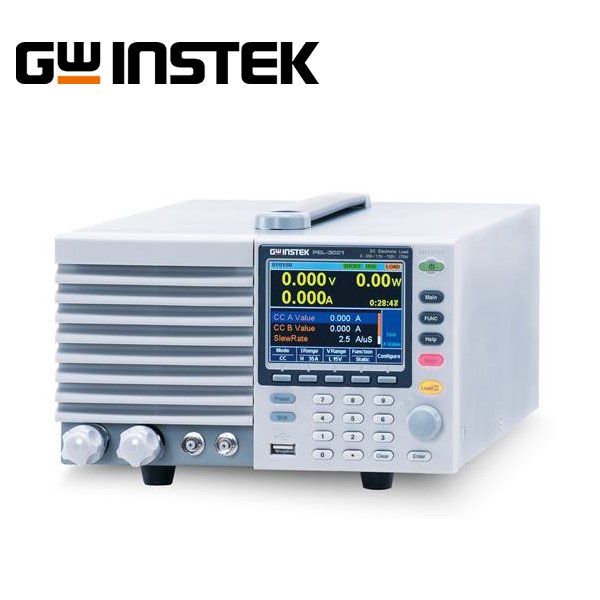

PEL-3021H （800V/8.75A/175W） 可编程直流电子负载
PEL-3041H （800V/17.5A/350W）可编程直流电子负载
PEL-3111H （800V/52.5A/1050W）可编程直流电子负载
PEL-3211H （800V/105A/2100W）可编程直流电子负载
PEL-3212H （800V/105A/2100W）可编程直流电子负载
PEL-3322H （800V/157.5A/3150W）可编程直流电子负载
PEL-3223H （800V/157.5A/3150W）可编程直流电子负载
PEL-3424H （800V/210A/4200W）可编程直流电子负载
PEL-3533H （800V/262.5A/5250W）可编程直流电子负载
PEL-3535H （800V/262.5A/5250W）可编程直流电子负载
PEL-3744H （800V/367.5A/7350W）可编程直流电子负载
PEL-3955H （800V/472.5A/9450W）可编程直流电子负载
标准配件:快速操作手冊 CD（使用手冊/程控） 电源线
PEL-011 敷在输入端子盖
PEL-012 端子接头套件
PEL-013 柔性端子蓋
PEL-014 J1/J2保护插头 前端子墊圈
GTL-255 框架连接线 300mm
选购配件:
用於時脈的CR123A 3V锂电池。
GRA-413 用于增压器的机架安裝支架PEL-3211（H）（EIA + JIS）
GRA-414-E 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ EIA
GRA-414-J 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ JIS
GTL-248 GPIB通讯线，2.0米
GTL-246 USB 通讯线材A-B.
PEL-010 粉尘过滤器
PEL-004 GPIB选配
PEL-005 连接铜排
PEL-006 连接铜排
PEL-007 连接铜排
PEL-008 连接铜排
PEL-009 连接铜排
PEL-3000H(PEL-3021H,PEL-3041H,PEL-3111H,PEL-3211H,PEL-3212H,PEL-3323H,PEL-3424H,
