浏览器自带分享功能也很好用哦~产品名称：PEL-3000系列 电子负载
厂商名称：固纬
产品属性：单通道电子负载
PEL-3000系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。
PEL-3000系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。
欢迎咨询价格

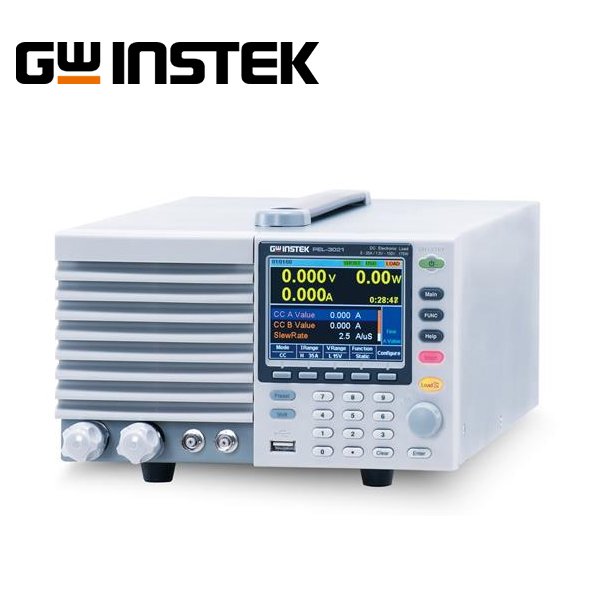

PEL-3000系列 电子负载
PEL-3000系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。
PEL-3000系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。

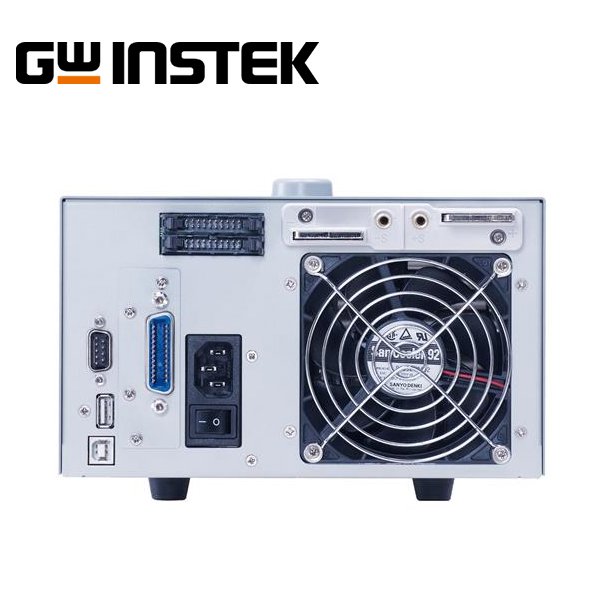

除了USB和GPIB及RS232C的数字接口，还有外部模拟控制接口，该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，蕞小输入电压是1.5V。功率可以通过并联加载机来提升，连接4台加载机，功率可以达到9.45KW。
PEL-3000系列具备保护机制，如OPP,OCP,OTP,UVP和反极性保护，它们能的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制，LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速，有效的解决方案。
型号 | 操作电压 | 操作电流 | 功率 | 标配接口 |
PEL-3021 | 1.5-150V | 35A | 175W | USB/RS232 |
PEL-3041 | 1.5-150V | 70A | 350W | USB/RS232 |
PEL-3111 | 1.5-150V | 210A | 1050W | USB/RS232 |
PEL-3211 | 1.5-150V | 420A | 2100W | USB/RS232 |
PEL-3212 | 1.5-150V | 420A | 2100W | USB/RS232 |
PEL-3323 | 1.5-150V | 630A | 3150W | USB/RS232 |
PEL-3424 | 1.5-150V | 840A | 4200W | USB/RS232 |
PEL-3535 | 1.5-150V | 1050A | 5250W | USB/RS232 |
PEL-3322 | 1.5-150V | 630A | 3150W | USB/RS232 |
PEL-3533 | 1.5-150V | 1050A | 5250W | USB/RS232 |
PEL-3744 | 1.5-150V | 1470A | 7350W | USB/RS232 |
PEL-3955 | 1.5-150V | 1890A | 9450W | USB/RS232 |
详细规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型号 | PEL-3021 | PEL-3041 | PEL-3111 | PEL-3211 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作电压（DC） | 1.5V~150V | 1.5V~150V | 1.5V~150V | 1.5V~150V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电流 | 35A | 70A | 210A | 420A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
功率 | 175W | 350W | 1050W | 2100W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CC模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作范围 | 0A~35A/0A~3.5A/0A~0.35A | 0A~70A/0A~7A/0A~07A | 0A~210A/0A~21A/0A~2.1A | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
设置精度 | ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CR模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作范围 | 范围 | H/M/L | 23.3336s~400us(42.857mΩ~2.5kΩ) | 46.6672s~800us(21.428mΩ~1.25kΩ) | 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H/M | 2.33336s~40us(428.566mΩ~25kΩ) | 4.66672s~80us(214.28mΩ~12.5kΩ) | 14.0001s~242.4us(71.427mΩ~4.16667kΩ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 0.233336s~4us(4.28566mΩ~250kΩ) | 0.46667s~8us(2.1428mΩ~125kΩ) | 1.40001s~24.24ms(714.27mΩ~41.6667Ω) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
设置精度 | H/M/L | ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CV模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作范围 | 范围 | H | 1.5V~150V | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 1.5V~15V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
设置精度 | 范围 | ±(0.1% of set + 0.1% of f.s) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CP模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作范围 | 范围 | H | 17.5W~175W | 35W~350W | 105W~1050W | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
M | 1.75W~17.5W | 3.5W~35W | 10.5W~105W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 0.175W~1.75W | 0.35W~3.5W | 1.05W~10.5W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
斜率 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
设置范围（CC模式） | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
设置范围（CR模式） | 范围 | H | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
M | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 2.5uA/us~2.5mA/us | 5uA/us~5mA/us | 16uA/us~16mA/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
测量 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电压测量 | 精度 | ±(0.1% of set + 0.1% of f.s) | N/A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电流测量 | 精度 | ±(0.2% of set + 0.3% of f.s) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
动态模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作模式 | CC and CR | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T1&T2 | 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
精度 | 1us/1ms±100ppm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
斜率 | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电流精度 | ±0.4%F.S. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
尺寸&重量
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
配件：
用户手册*1
电源线*1
选购配件：
GTL-120 测试线 （40A）
GTL-248 GPIB数据线 2M
GTL-246 USB数据线 USB 2.0A-B TYPE CABLE,4P
GTL-249 负载连接线(300mm)
GTL-251 GPIB-USB-HS
GRA-413 PEL-3211 机架固定套件（EIA+JIS）
GRA-414-J PEL-3021/3041/3111机架固定套件(JIS)
GRA-414-E PEL-3021/3041/3111机架固定套件(EIA)
PEL-004 GPIB卡
PEL-3021 175W可编程直流电子负载
PEL-3041 350W可编程直流电子负载
PEL-3111 1050W可编程直流电子负载
PEL-3211 2100W电子负载加载机（供PEL-3111)
PEL-3212 2100W可编程直流电子负载
PEL-3323 3150W可编程直流电子负载
PEL-3424 4200W可编程直流电子负载
PEL-3535 5250W可编程直流电子负载
PEL-3322 3150W可编程直流电子负载
PEL-3533 5250W可编程直流电子负载
PEL-3744 7350W可编程直流电子负载
PEL-3955 9450W可编程直流电子负载
订购信息
一般模式*
PEL-5004G-150-400 (150V,400A,4kW)
PEL-5005G-150-500 (150V,500A,5kW)
PEL-5006G-150-600 (150V,600A,6kW)
PEL-5004G-600-280 (600V,280A,4kW)
PEL-5005G-600-350 (600V,350A,5kW)
PEL-5006G-600-420 (600V,420A,6kW)
PEL-5004G-1200-160 (1200V,160A,4kW)
PEL-5005G-1200-200 (1200V,200A,5kW)
PEL-5006G-1200-240 (1200V,240A,6kW)
倍增模式*
PEL-5004G-150-400 (150V,600A,6kW)
PEL-5005G-150-500 (150V,750A,7.5kW)
PEL-5006G-150-600 (150V,900A,9kW)
PEL-5004G-600-280 (600V,420A,6kW)
PEL-5005G-600-350 (600V,525A,7.5kW)
PEL-5006G-600-420 (600V,630A,9kW)
PEL-5004G-1200-160 (1200V,240A,6kW)
PEL-5005G-1200-200 (1200V,300A,7.5kW)
PEL-5006G-1200-240 (1200V,360A,9kW)
PEL-3000系列（PEL-3021，PEL-3041，PEL-3111，PEL-3211，PEL-3212，PEL-3323，PEL-3424）
