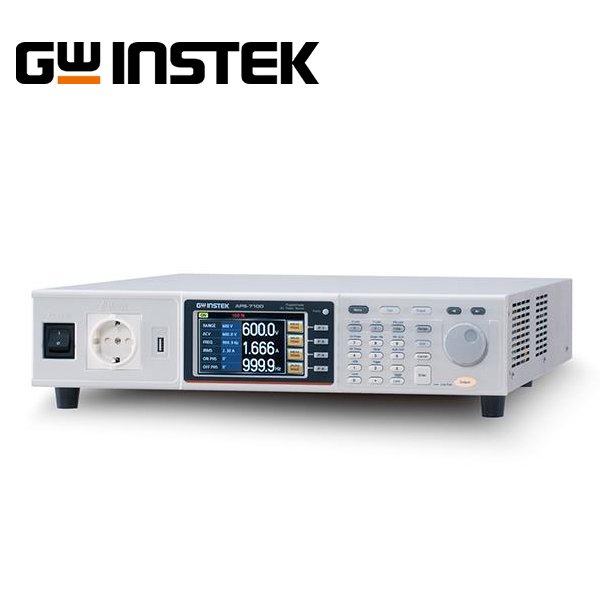

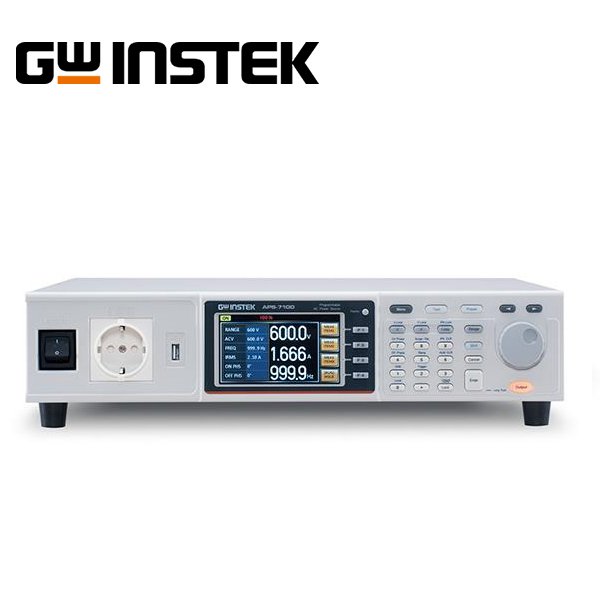

APS-7000(APS-7050,APS-7051,APS-7100,APS-7101)

产品型号：APS-7000(APS-7050,APS-7051,APS-7100,APS-7101)

产品名称：APS-7000 高精度AC电源

厂商名称：固纬

产品属性：高精度AC电源

APS-7000系列不是一款高精度AC电源，也是一款强大的分析仪，它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。除AC电源外，APS-7000系列还可以完全模拟不同的功率输出。使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3''的TFT-LCD屏幕上。

￥:RMB

400-690-7788

概述

型号

选件

订阅信息

配件/附件

APS-7000系列高精度AC电源

APS-7000系列不是一款高精度AC电源，也是一款强大的分析仪，它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。除AC电源外，APS-7000系列还可以完全模拟不同的功率输出。使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3''的TFT-LCD屏幕上。

型号	输出功率	输出频率	输出电压	最大电流	标配接口
APS-7050	500VA	45-500Hz	0-155Vrms/0-310Vrms	4.2A/2.1A	USB/LAN
APS-7051	500VA	45-500Hz	250/500/1000Vrms	2.5A/1.25A/0.67A	USB/LAN
APS-7100	1000VA	45-500Hz	0-155Vrms/0-310Vrms	8.4A/4.2A	USB/LAN
APS-7101	1000VA	45-500Hz	250/500/1000Vrms	5A/2.5A/1.25A	USB/LAN
APS-7200	2000VA	45-500Hz	0-155Vrms/0-310Vrms	16.8A/8.4A	USB/LAN
APS-7300	3000VA	45-500Hz	0-155Vrms/0-310Vrms	25.2A/12.6A	USB/LAN

详细规格
型号		APS-7050	APS-7100
额定功率		500VA	1000VA
输出电压		0 ~ 310.0 Vrms	0 ~ 310.0 Vrms
输出频率		45.00 ~ 500.0 Hz	45.00 ~ 500.0 Hz
最大电流(r.m.s)	0 ~ 155 Vrms	4.2 A	8.4 A
0 ~ 310 Vrms		2.1 A	4.2 A
最大电流(peak)	0 ~ 155 Vrms	16.8 A	33.6 A
0 ~ 310 Vrms		8.4 A	16.8 A
总谐波失真(THD)		≤0.5% 在45 ~ 999.9Hz (电阻性负载)
峰值因数		≥4
电压调节率		0.1% (%满刻度)
负载调节率		0.3% (%满刻度)
响应时间		< 100µS
设定值
电压	范围	155 Vrms / 310 Vrms
分辨率		0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%设定值 + 2位)
频率	范围	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.02%设定值
电源开/关相位角	范围	0 ~ 359°
分辨率		1°
精度		± 1° (45 ~ 65 Hz)
测量
电压(r.m.s)	范围	0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms
分辨率		0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%读值 + 2位)
频率	范围	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.1 Hz
电流(r.m.s)	范围	2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A
分辨率		0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度		± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.000 ~ 10.00 A
电流(peak)	范围	0.0 ~ 40.0 A
分辨率		0.1 A
精度		± (1%读值 + 1位)
功率(W)	分辨率	0.01 W, 0.1 W, 1 W
精度		± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W
视在功率(VA )	分辨率	0.01 VA, 0.1 VA, 1 VA
精度		± (1%读值 + 7位) , 0.20 ~ 99.99 VA / ± (1%读值 + 7位) , 100.0 ~ 999.9 VA / ± (1%读值 + 5位) , 1000 ~ 9999 VA
功率因数	范围	0.000 ~1.000
分辨率		0.001
精度		±2%读值 + 2位
常规
远程输出信号		Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF
同步输出信号		输出信号10 V, BNC类
预设数		10 (0~9数字键)
保护		OCP, OPP, OTP
序列/模拟/编程功能
内存数		10 (0~9数字键)
步骤数		0 ~ 255 Step (每个序列)
步进时间设置范围		0.01 ~ 999.99 S
步进方式		Constant, Keep, Linear Sweep
参数		输出范围, Mode of AC, 频率, 波形(正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或无限), jum-to, step coad, Branch 1, Branch 2, 触发输出
序列控制		Start, Stop, Hold, Continue, Branch 1, Branch 2
环境条件
工作温度		0 ~ +40 ℃
存储温度		-10 ~ +70 ℃
工作湿度		20 ~ 80% RH (无凝结)
存储湿度		小于80% RH(无凝结)
PC远程控制接口
标配		USB Host, LAN
选配		GPIB / RS232 & USB; PLC控制板，用于NF; PLC控制板，用于EXTECH
输入电源		1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家)
尺寸
		430(W)×89(H)×400(D) mm; 约24Kg	430(W)×89(H)×560(D) mm; 约38Kg
规格调整恕不另行通知 APS-7000GD1DH

型号			APS-7051	APS-7101
额定功率			500VA	1000VA
输出电压			0 ~ 250 Vrms ,0 ~ 500 Vrms ,0 ~ 1000 Vrms
输出频率			45.00 ~ 500.0 Hz
最大电流(有效值) *1		0 ~ 250 Vrms	2.5A	5A
		0 ~ 500 Vrms	1.25A	2.5A
		0 ~ 1000 Vrms	0.63A	1.25A
最大电流 (峰值)		0 ~ 250 Vrms	10.0A	20.0A
		0 ~ 500 Vrms	5.0A	10.0A
		0 ~ 1000 Vrms	2.5A	5.0A
总谐波失真(THD)			≤0.5% at 45 ~ 500.0Hz (Resistive Load)
波峰因子			≤4
电源调节率			0.1% (% of full scale)
负载调节率			0.3% (% of full scale)
设定
	范围		0 ~ 250 Vrms, 0 ~ 500 Vrms, 0 ~ 1000 Vrms,自动
电压	分辨率		0.01 V at 0.00 ~ 99.99 Vrms
			0.1 V at 100.0 ~ 999.9 Vrms
	精确度		± (0.5% of setting + 2 counts)
	范围		45 ~ 500 Hz
频率	分辨率		0.01Hz at 45.00 ~ 99.99Hz
			0.1Hz at 100.0 ~ 500.0Hz
	精确度		± 0.02% of Setting

主要配件

*CD ROM(操作手冊, 程式指令手冊)
*安全須知
*电源线
*主端子保护盖
*远程补偿端子保护盖
*GTL-123 测试线
*GTL-246 USB 线

选购配件 (需出厂前安裝的)
*Opt02: 欧规输出插座

其他选购配件
*GPW-005 : 电源线 (3m，105℃，UL/CSA Type)
*GPW-006 : 电源线(3m，105℃，VDE Type)
*GPW-007 : 电源线(3m，105℃，PSE Type)
*GRA-442-J : 仪器架上架組件(JIS)
*GTL-137 : 输出线組
(Load wire_10AWG : 50A，600V)
(Sense wir_16AWG : 20A，600V)
*GTL-232 : RS-232C 线, 大約 2m 长
*GTL-248 : GPIB 线, 大約 2m 长
*ASR-002 : 适用于 1P2W、1P3W、3P4W 輸出的外部三相控制單元
*APS-008 : 过滤网

注：当ASR-Series 应用 ASR-002 时，ASR-Series 的部分功能受到限制
1) 无直流输出（额定功率的 100%）
2) 测量项目：只有各相电流(A)、功率(W)和PF
3) 无电压电流谐波分析(THDv, THDi)
4) 无线路电压补偿功能
5) 无任意波形功能
6) 无Sequence mode和Simulation mode 功能
7）界面支援USB
8) 不支持外部控制 I/O
9）无内存功能
10) 没有LAN界面（内置 Web 服务器）

APS-7050 500 VA 可编程AC电源

APS-7100 1000 VA 可编程AC电源

APS-7051 500 VA （1000V）可编程AC电源

APS-7101 1000 VA （1000V）可编程AC电源

标配附件：

使用手册(CD_含USB驱动)×1

电源线×1 Type II, 用于APS-7100(PSE用于日本)

电源线×1 Type I &II (依区域), 用于APS-7050

Mains Terminal Cover Set ×1

GTL-123 测试线×1

选配附件：

APS-001 GPIB接口板

APS-002 RS-232C / USB接口板（APS-7050，APS-7100，APS-7051，APS-7101）

APS-007 RS-232C接口卡（APS-7200，APS-7300）

APS-003 输出电压: 0 ~ 600Vrms（APS-7050/APS-7100/APS-7200/APS-7300可选配）

APS-004 输出频率: 45 ~ 1000Hz（APS-7050/APS-7100/APS-7200/APS-7300可选配）

GRA-423 APS-7050，APS-7051，APS-7101，APS-7100Rack Mount Kit

GRA-429 APS-7200Rack Mount Kit

GRA-430 APS-7300Rack Mount Kit
